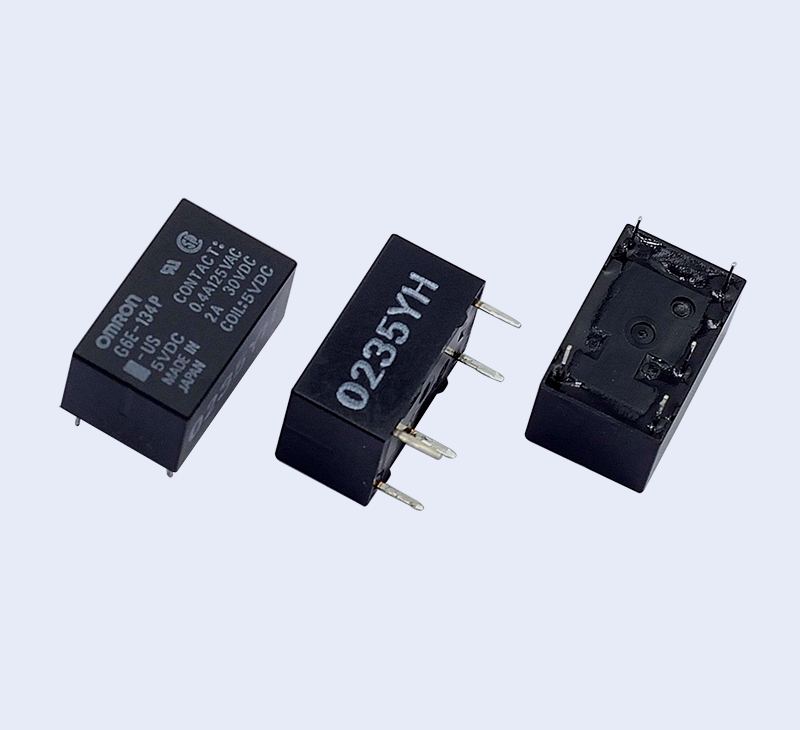

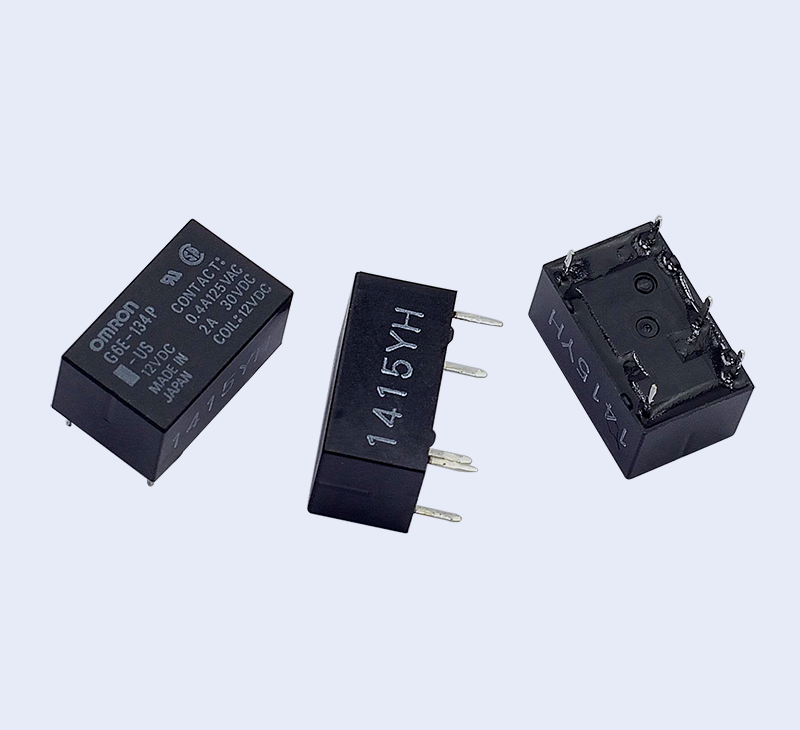

G6E 小型繼電器
小型 高靈敏度的1極信號切換繼電器
? 感應消耗電力僅98mW（額定消耗電力：200mW）的高靈敏度
? 確保耐沖擊電壓1,500V（10×160 μs），F(xiàn)CC規格標準的設計
? 考慮到自動封裝，采用桿狀包裝
? 塑料密封型，可以自動焊接
? 備有超聲波清洗型
? 取得標準型號UL、CSA認證
|
標準型（UL、CSA規格認證）
|
|
|
單穩型
|
1繞組閉鎖型
|
2繞組閉鎖型
|
最小包裝單位
|
|
標準型
|
低靈敏度型
|
標準型
|
標準型
|
低靈敏度型
|
|
型 號
|
線圈額定
電壓(V)
|
型 號
|
線圈額定
電壓(V)
|
型 號
|
線圈額定
電壓(V)
|
型 號
|
線圈額定
電壓(V)
|
型 號
|
線圈額定
電壓(V)
|
|
1c
|
G6E-134P-US
|
DC 5
|
G6E-134PL-US
|
DC 5
|
G6EU-134P-US
|
DC 5
|
G6EK-134P-US
|
DC 5
|
G6EK-134PL-US
|
DC 5
|
25個/桿裝
|
|
DC 6
|
DC 6
|
DC 6
|
DC 6
|
DC 6
|
|
DC 9
|
DC 9
|
DC 9
|
DC 9
|
-
|
|
DC 12
|
DC 12
|
DC 12
|
DC 12
|
DC 12
|
|
DC 24
|
DC 24
|
DC 24
|
DC 24
|
DC 24
|
|
DC 48
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
注.有關G6E-194P-US型請向本公司銷售人員查詢。
|
|
|
單穩型
|
1繞組閉鎖型
|
2繞組閉鎖型
|
最小包裝單位
|
|
標準型
|
低靈敏度型
|
標準型
|
標準型
|
低靈敏度型
|
|
型 號
|
線圈額定
電壓(V)
|
型 號
|
線圈額定
電壓(V)
|
型 號
|
線圈額定
電壓(V)
|
型 號
|
線圈額定
電壓(V)
|
型 號
|
線圈額定
電壓(V)
|
|
1c
|
G6E-134P-US-U
|
DC 5
|
G6E-134PL-US-U
|
DC 5
|
G6EU-134P-US-U
|
DC 5
|
G6EK-134P-US-U
|
DC 5
|
G6EK-134P-US-U
|
DC 5
|
25個/桿裝
|
|
DC 6
|
-
|
-
|
DC 6
|
-
|
|
DC 9
|
-
|
-
|
DC 9
|
-
|
|
DC 12
|
DC 12
|
DC 12
|
DC 12
|
DC 12
|
|
DC 24
|
DC 24
|
-
|
DC 24
|
DC 24
|
|
DC 48
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
額定電流
(mA)
|
線圈電阻
(Ω)
|
動作電壓
(V)
|
復位電壓
(V)
|
最大允許電壓
(V)
|
消耗功率
(mW)
|
|
標準型
|
DC
|
5
|
40.0
|
125
|
70%以下
|
10%以上
|
190%
（at23℃）
|
約200
|
|
6
|
33.3
|
180
|
|
9
|
22.2
|
405
|
|
12
|
16.7
|
720
|
|
24
|
8.3
|
2,880
|
|
48
|
8.3
|
5,760
|
170%
（at23℃）
|
約400
|
|
超高靈敏度型
|
DC
|
5
|
79.4
|
63
|
70%以下
|
10%以上
|
170%
?（at23℃）
|
約400
|
|
6
|
66.6
|
90
|
|
9
|
44.3
|
203
|
|
12
|
33.3
|
360
|
|
24
|
16.7
|
1,440
|
|
|
額定電流
(mA)
|
線圈電阻
(Ω)
|
置位電壓
(V)
|
重置電壓
(V)
|
最大容許電壓
(V)
|
消耗功率
|
|
置位線圈(mW)
|
重置線圈(mW)
|
雙橫桿
接點
|
DC
|
5
|
40.0
|
125
|
70%以下
|
70%以下
|
190%
（at23℃）
|
約200
|
約200
|
|
6
|
33.3
|
180
|
|
9
|
22.2
|
405
|
|
12
|
16.7
|
720
|
|
24
|
8.3
|
2,880
|
|
|
額定電流
(mA)
|
線圈電阻
(Ω)
|
置位電壓
(V)
|
復位電壓
(V)
|
最大容許電壓
(V)
|
消耗功率
|
|
置位線圈
|
重置線圈
|
置位線圈
|
重置線圈
|
置位線圈(mW)
|
重置線圈(mW)
|
|
標準 型
|
DC
|
5
|
40.0
|
40.0
|
125
|
125
|
70%以下
|
70%以下
|
190%
（at23℃）
|
約200
|
約200
|
|
6
|
33.3
|
33.3
|
180
|
180
|
|
9
|
22.2
|
22.2
|
405
|
405
|
|
12
|
16.7
|
16.7
|
720
|
720
|
|
24
|
8.3
|
8.3
|
2,880
|
2,880
|
|
低靈敏度型
|
DC
|
5
|
79.4
|
79.4
|
63
|
63
|
70%以下
|
70%以下
|
170%
（at23℃）
|
約400
|
約400
|
|
6
|
66.6
|
66.6
|
90
|
90
|
|
9
|
44.3
|
44.3
|
203
|
203
|
|
12
|
33.3
|
33.3
|
360
|
360
|
|
24
|
16.7
|
16.7
|
1,440
|
1,440
|
|
注1.
|
額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10%。
|
|
注2.
|
動作特性指的是線圈溫度為+23℃時的值。
|
|
注3.
|
最大容許電壓指的是繼電器操作電源的電壓容許變動范圍的最大值。
|
|
注3.
|
環境溫度和最大允許電壓的關系請參考相關頁
|
|
|
阻性負載
|
感性負載
（cosφ=0.4、L/R=7ms）
|
|
接點機構
|
雙橫桿接點
|
|
接點材質
|
Au合金+Ag
|
|
額定負載
|
AC125V 0.4A、DC 30V 2A
|
AC125V 0.2A、DC 30V 1A
|
|
額定通電電流
|
3A
|
|
接點電壓的最大值
|
AC250V、DC220V
|
|
接點電流的最大值
|
3A
|
|
項目
|
分類
|
單穩型
|
1繞組閉鎖型
|
2繞組閉鎖型
|
|
接觸電阻＊1
|
50mΩ以下
|
|
動作（置位）時間＊2
|
5ms以下（約2.9ms、但是
DC48V線圈約2.4ms）
|
5ms以下（約2.3ms）
|
|
復位（重置）時間＊2
|
5ms以下(約1.3ms)
|
5ms以下（約2.3ms）
|
|
最小置位脈沖幅度
|
-
|
15ms
|
|
最小復位脈沖幅度
|
-
|
15ms
|
|
絕緣電阻＊3
|
1,000MΩ以上（DC500V兆歐表）
|
|
耐沖擊電壓
|
線圈與接點間
|
2,500V 10×160（μs）（FCC part68標準）
|
|
同極接點間
|
1,500V 10×160（μs）（FCC part68標準）
|
|
耐壓
|
線圈與接點間
|
AC1,500V 50/60Hz 1min
|
|
同極接點間
|
AC1,000V 50/60Hz 1min
|
|
振動
|
耐久
|
10～55～10Hz 單振幅2.5mm（雙振幅5mm）
|
|
誤動作
|
10～55～10Hz 單振幅1.65mm（雙振幅3.3mm）
|
|
沖擊
|
耐久
|
1,000m/s2
|
|
誤動作
|
300m/s2
|
|
壽命
|
機械
|
1億次（開關頻率36,000次/h）
|
|
電氣
|
10萬次以上（額定負載AC125V 0.4A 電阻負載、AC125V 0.2A 感性負載）（開關頻率1,800次/h）
|
|
50萬次以上（額定負載DC30V 2A 電阻負載、DC30V 1A 感性負載）（開關頻率1,800次/h）
|
|
20萬次以上（DC30V 3A 電阻負載）（開關頻率1,800次/h）
|
|
故障率P水準（參考值＊4）
|
DC10mV 10μA
|
|
使用環境溫度
|
-40～+70℃（無結冰、無凝露）
|
|
使用環境濕度
|
5～85%RH
|
|
重量
|
約2.7g
|
|
注.
|
上述為初始值
|
|
*1.
|
測量條件：根據電壓下降法，在DC5V 1A的條件下。
|
|
*2.
|
( )內的值為實際值。
|
|
*3.
|
測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。
|
|
*4.
|
該值是開關頻度120次/min時的值，接觸電阻的故障判定值50Ω。
|
|
該值根據開關頻度、使用環境不同會有所變化，請事先確認實際使用條件后再使用。
|
單穩型
G6E-134P-US
G6E-134PL-US
G6E-134P-US-U
G6E-134PL-US-U
|
|
|
印刷基板加工尺寸
(底視圖)尺寸公差為:±0.1
|
端子配置/內部連接圖
(底視圖)
|
1繞組閉鎖型
G6EU-134P-US
G6EU-134P-US-U
|
|
|
印刷基板加工尺寸
(底視圖)尺寸公差為:±0.1
|
端子配置/內部連接圖
(底視圖)
|
